SS-102震動探測器簡易安裝說明

一.安裝：銀行ATM可以根據情況安裝一只或者兩只SS-102探測器

用螺絲批擰開SS-102外殼上的螺絲，并將外殼從底座上移開，以便將電線與接線端子相連及調校探測器靈敏度．

將SS-102震動探測器安裝在被保護的物體表面，并用螺絲固定，SS-102震動探測器不受安裝方向限制．

二.聯線

1．將電線連接到探測器上，并通過進線孔將線引進探測器，預留大約10CM的線長，將多余線剪掉．

2．把要接端子部分的線在適當長度去皮．

3．將線連接到探測器對應的端子上

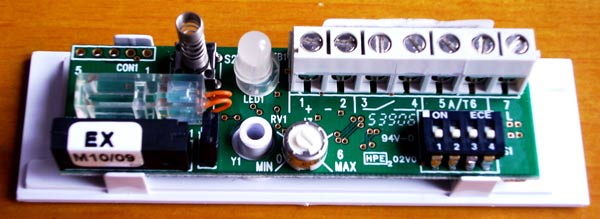

SS-102端子

1腳 ------ 12VDC +

2腳 ------ DC -

3、4腳 ------ 接報警主機防區是輸入端，常閉輸出

5、6腳 ------ 防拆，如果不啟動該功能，可以不接





三．調試

1．調整DIP撥碼開關，確定報警觸發的震動探測次數

    2次震動觸發報警：1--ON，2、3--OFF

    4次震動觸發報警：1--OFF，2--ON，3--OFF

    6次震動觸發報警：1、2--OFF，3--ON

    不計算震動次數，震動觸發報警：1、2、3--OFF

    DIP 4 號開關，是報警記憶開關，當 4--ON 時，報警后LED燈以橘黃色閃亮，斷電后滅，是否開啟 4 都不影響探測器工作，僅僅提供一個信號指示作用．

2．探測器靈敏度調整

    DIP開關旁 RV1旋鈕是用來調整靈敏度的，往MIN方向，靈敏度低，往MAX方向靈敏度高

3．通電測試

    安裝完成后，通電測試，SS-102震動探測器的LED燈滅，在距離 SS-102 約 1 米處敲擊墻面，一次震動有效，LED燈閃一次，達到震動次數時，觸發報警，探測器上接線端子3、4之間開路，SS-102震動探測器LED指示燈變成綠色，一秒后自動恢復．

4．SS-102震動探測器的報警觸發由兩個因數確定：震動次數和探測器靈敏度共同決定，如果出現一次強烈震動，探測器將不累計震動次數直接觸發報警．

四．主要技術參數

    1．工作電壓：9~16V DC

    2.工作電流：15 mA

    3.環境：-20~60C

    4.濕度：0~90%

    5.保護范圍：

        磚墻：2.5米

        鋼板：3米

        木板：3．5米

        混凝土：1．5米

        復合板：4米

        石膏板：4米

        玻璃：3．5米

    6．報警繼電器打開時間：1秒

    7．繼電器觸點額定容量：150mA,24V
