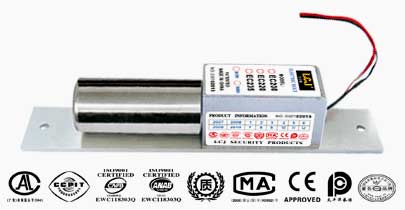

EC200B 電插鎖
產品概述
嵌入式安裝，用遮板遮擋結合縫隙，外觀美觀，適合辦公樓、小區等有框門安裝使用
產品特性
- 選用優質造磁材料和特殊工藝處理，長時間工作后不產生殘磁
- 結合電子、機械、力學原理設計生產，做到低電流就能工作，經久耐用
- 無框玻璃門，可通過安裝輔助支架配合安裝
- 適合辦公樓、小區等
技術指標
型號 |
EC200B |
EC200BL |
適合門種類 |
有框門，上下玻璃門 |
定位裝置 |
磁點定位 |
鎖體尺寸 |
200(L)×35(W)×38(H)mm |
磁扣板尺寸 |
L100×W35×H3mm |
磁扣板特點 |
感應高度可調 |
工作電壓 |
DC12V±15% |
啟動電流 |
350mA |
| 工作電流 |
350mA |
延時 |
0 S |
開鎖方式 |
斷電開鎖 |
上鎖方式 |
通電+磁感應上鎖 |
開鎖角度 |
180° |
安裝方式 |
嵌入式 |
導線要求 |
ø0.3²多股銅線 |
承受壓力 |
1000Kg |
指示燈 |
無 |
LED燈 |
DSM 門狀態信號 |
無 |
MBS 鎖狀態信號 |
無 |
工作環境溫度 |
-10℃ ~ +50℃ |
| 通電后溫度 |
常溫+15℃ |
| 重量 |
800g |
| 通過認證 |
公安部安全與
警用電子產品質量檢測中
心(MA)型式檢驗.
歐盟CE認證 |
擴展安裝 |
上輔助架/下輔助架 |
| 可選輔助架 |
上夾：ZEC200
下夾：FEC100 |
 EC200B標準包裝清單
| 序號 |
項目 |
規格 |
數量 |
單位 |
備注 |
| 1 |
鎖體 |
200(L)×35(W)×38(H)mm |
1 |
把 |
|
| 2 |
磁扣板 |
L100×W35×H3mm |
1 |
塊 |
|
| 3 |
裝飾面板 |
210(L)×40(W)×1(H)mm |
1 |
塊 |
|
| 4 |
木牙螺絲 |
M4*21 |
5 |
顆 |
|
| 5 |
機械螺絲 |
M5*10 |
5 |
顆 |
|
| 6 |
說明書 |
|
1 |
份 |
|
| 7 |
合格證 |
|
1 |
份 |
|
EC系列尺寸規格對比表
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
| EC200A |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC200B |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC200D |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC200G |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC200 |
200 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
210 |
40 |
1 |
| EC220 |
220 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
230 |
40 |
1 |
| EC235 |
235 |
35 |
38 |
3 |
35 |
166 |
100 |
30 |
30 |
3 |
26 |
245 |
40 |
1 |
安裝縫隙：玻璃門與門框的MIN可安裝距離不小于4mm;若上下都為玻璃，要借助輔助架來安裝，玻璃門與玻璃門框之間MIN距離不小于 7 mm
